Détails de produit
Lieu d'origine: La Chine
Nom de marque: YN
Certification: CE/ISO
Numéro de modèle: YN-LFM
Conditions de paiement et d'expédition
Quantité de commande min: 100 PCs
Prix: reconsideration
Détails d'emballage: carton et plateau en bois
Délai de livraison: 7-20 jours de travail
Conditions de paiement: L/C, D/A, T/T, Western Union
Capacité d'approvisionnement: 10000pcs/month
Nom de produit :: |

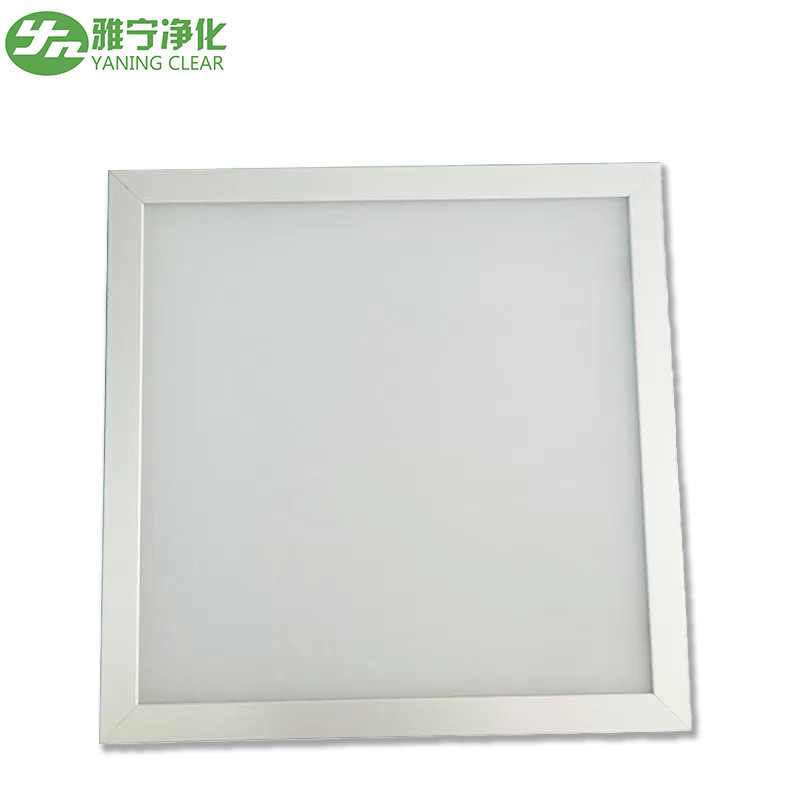

Diffuseur d'air de membrane d'écoulement laminaire |
Meterial :: |
Film d'écoulement laminaire de polymère |
Type: |
Diffuseur d'air d'écoulement laminaire |
Application: |
Équipements laminaires de Cleanroom, plafond laminaire, pharmacie |
Taille :: |
400*400mm ou fait sur commande |
Point d'origine :: |
La Chine, Guangdong |
Nom de produit :: |
Diffuseur d'air de membrane d'écoulement laminaire |
Meterial :: |
Film d'écoulement laminaire de polymère |
Type: |
Diffuseur d'air d'écoulement laminaire |
Application: |
Équipements laminaires de Cleanroom, plafond laminaire, pharmacie |
Taille :: |
400*400mm ou fait sur commande |
Point d'origine :: |
La Chine, Guangdong |
Le diffuseur uniforme d'air de membrane d'écoulement laminaire adopte les membranes importées et les membranes en participation de haute qualité de Suisse, l'Allemagne et l'Italie, équipement et technologie de production avancé, et détecteurs importés suisses.
Les produits sont précis et beaux, stables en qualité et biens.
1. Aperçu
Il joue un rôle dans le passage vertical du flux d'air et change l'écoulement turbulent du flux d'air original. La déviation entre point par point la vitesse du vent et la vitesse du vent moyenne peut être à moins de ±10%.
Adoption d'un film d'écoulement uniforme pour réduire au minimum l'exposition des pièces, facile à nettoyer, beau et généreux
2.Characteristics
Caractéristiques principales du film de égalisation : haut transmission de la lumière, respirables (petite résistance de vent), imperméables, faciles à nettoyer, acide et alcali résistants.
Température de fonctionnement stable continue : aucun plus haut que 70oC
paramètres 3.Technical.
La parenthèse en aluminium, caractéristiques sont 18*22mm, 15*25mm, 20*30mm, 25*38mm, 35*50mm (X type), etc., l'épaisseur de paroi 1.2-2.0mm.
la parenthèse de l'acier inoxydable 304#, caractéristiques sont 13*25mm, 15*15mm, 15*30mm, 19*19mm, 25*38mm, 25*50mm, l'épaisseur de paroi 1.5-2.0mm.
Les classes de grandeur de film moyennes de la maille 50 à la maille 500
4. Application :
équipement de purification, pesant la pièce, fenêtre de transfert, établi de purification, plafond de pièce propre, usine pharmaceutique.
Personnalisable toute taille non standard
Taille (millimètres) | 100x100 | 100x150 | 100x200 150x150 |
100x250 | 100x100 | 100x100 | |||||||||||
La vitesse du vent du cou m/s |
Angle de coup | Alimentation en air | Retour d'air |
· Volume de l'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m | ||
· perte de pression totale |
· perte de pression statique |
· perte de pression totale |
· perte de pression statique | ||||||||||||||
1 | B C D |
0,11 0,17 0,21 0,28 |
0,05 0,11 0,15 0,22 |
0,07 | 0,13 | 36 | 1,05 0,87 0,67 0,42 |
55 | 1,28 1,06 0,81 0,51 |
70 | 1,49 1,23 0,94 0,59 |
90 | 1,66 1,37 1,05 0,64 |
110 | 1,81 1,50 1,15 0,72 |
125 | 1,96 1,62 1,24 0,78 |
2 | B C D |
0,44 0,67 0,85 1,11 |
0,20 0,43 0,61 0,87 |
0,29 | 0,54 | 72 | 1,77 1,47 1,20 0,72 |
110 | 2,17 1,79 1,46 0,88 |
140 | 2,51 2,08 1,70 1,02 |
180 | 2,79 2,30 1,89 1,14 |
220 | 3,06 2,54 2,07 1,25 |
250 | 3,31 2,74 2,24 1,35 |
3 | B C D |
0,99 1,52 1,90 2,49 |
0,44 0,97 1,35 1,94 |
0,67 | 1,22 | 1,08 | 2,34 1,86 1,60 0,98 |
165 | 2,86 2,28 1,96 1,20 |
210 | 3,31 2,64 2,27 1,39 |
270 | 3,68 2,94 2,53 1,55 |
330 | 4,04 3,22 2,77 1,70 |
375 | 4,37 3,48 3,00 1,84 |
4 | B C D |
1,76 2,70 3,38 4,43 |
0,78 1,72 2,40 3,45 |
1,18 | 2,16 | 1,44 | 2,69 2,20 1,83 0,18 |
220 | 3,28 2,69 2,24 1,44 |
280 | 3,81 3,12 2,59 1,66 |
360 | 4,26 3,47 2,88 1,85 |
440 | 4,46 3,80 3,16 2,03 |
500 | 5,02 4,11 3,42 2,19 |
5 | B C D |
2,75 4,21 5,28 6,92 |
1,22 2,68 3,75 5,39 |
1,85 | 3,38 | 1,80 | 2,94 2,54 2,03 1,33 |
275 | 3,59 3,11 2,48 1,63 |
350 | 4,16 3,60 2,88 1,89 |
450 | 4,63 4,01 3,20 2,10 |
550 | 5,07 4,39 3,51 2,30 |
625 | 5,49 4,75 3,80 2,49 |
