Détails de produit
Lieu d'origine: La Chine
Nom de marque: YN
Certification: CE/ISO
Numéro de modèle: YN-LFM1200
Conditions de paiement et d'expédition
Quantité de commande min: 10 PCs
Prix: reconsideration
Détails d'emballage: carton et plateau en bois
Délai de livraison: 7-20 jours de travail
Conditions de paiement: L/C, D/A, T/T, Western Union
Capacité d'approvisionnement: 10000pcs/month
Nom de produit :: |
Membrane laminaire homogène |
Meterial :: |
Film d'écoulement laminaire de polymère |
Type: |
Diffuseur d'air d'écoulement laminaire |
Application: |

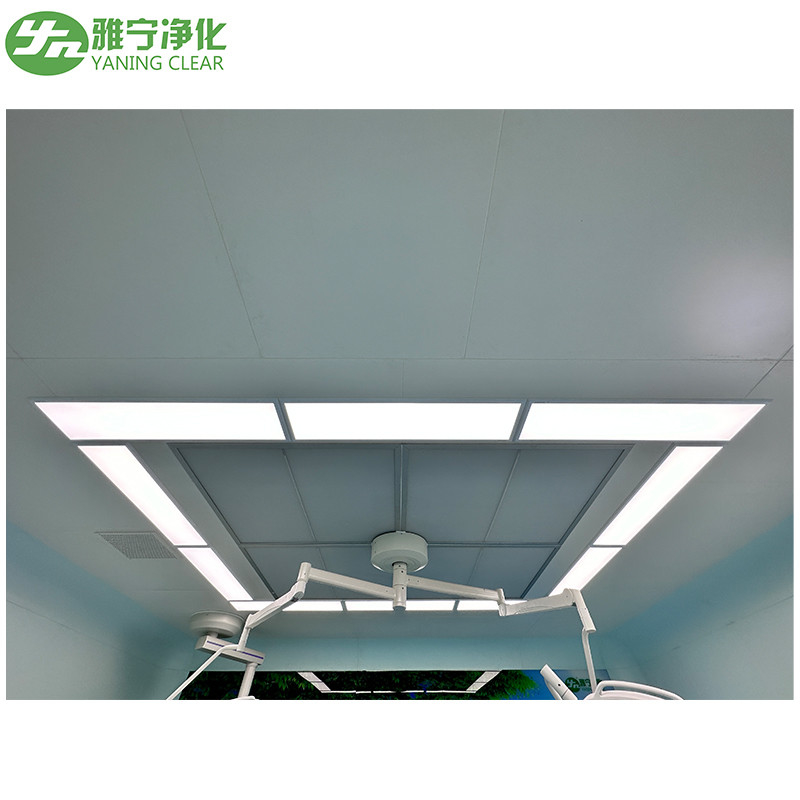

Équipements laminaires de Cleanroom, plafond laminaire, pharmacie |
Taille :: |
650*650mm ou fait sur commande |
Vue :: |
Alliage d'aluminium |
Compte de maille :: |
200 |
Ouverture: |
72um |
Nom de produit :: |
Membrane laminaire homogène |
Meterial :: |
Film d'écoulement laminaire de polymère |
Type: |
Diffuseur d'air d'écoulement laminaire |
Application: |
Équipements laminaires de Cleanroom, plafond laminaire, pharmacie |
Taille :: |
650*650mm ou fait sur commande |
Vue :: |
Alliage d'aluminium |
Compte de maille :: |
200 |
Ouverture: |
72um |
Nombre de maille laminaire protégé de la poussière de membrane
Le soi-disant nombre de maille, se rapporte au matériel matériel ou l'épaisseur, la définition générale est combien engrènent le nombre dans 1 pouce X secteur de 1 pouce, le matériel peut être définie par le nombre de maille, plus le nombre de maille est haut, plus les trous. En plus des trous de l'écran, elle est également employée pour représenter la taille des particules qui peuvent passer par l'écran. Plus le nombre de maille est haut, plus la dimension particulaire est petite.
Rôle laminaire homogène de membrane
La perméabilité à l'air de la membrane homogène s'assure que l'équipement peut effectivement empêcher la poussière et la saleté, et en même temps, l'équipement peut encore maintenir une bonne perméabilité à l'air sous changer des conditions environnementales, afin d'éviter la hausse de pression provoquée par l'accumulation du gaz à l'intérieur de l'équipement. Des résultats la bande de scellage du logement ont été endommagés et les composants électroniques sensibles ont été exposés pour épousseter.
1. Aperçu
Il joue un rôle dans le passage vertical du flux d'air et change l'écoulement turbulent du flux d'air original. La déviation entre point par point la vitesse du vent et la vitesse du vent moyenne peut être à moins de ±10%.
Adoption d'un film d'écoulement uniforme pour réduire au minimum l'exposition des pièces, facile à nettoyer, beau et généreux
2.Characteristics
Caractéristiques principales du film de égalisation : haut transmission de la lumière, respirables (petite résistance de vent), imperméables, faciles à nettoyer, acide et alcali résistants.
Température de fonctionnement stable continue : aucun plus haut que 70℃
paramètres 3.Technical.
La parenthèse en aluminium, caractéristiques sont 18*22mm, 15*25mm, 20*30mm, 25*38mm, 35*50mm (X type), etc., l'épaisseur de paroi 1.2-2.0mm.
la parenthèse de l'acier inoxydable 304#, caractéristiques sont 13*25mm, 15*15mm, 15*30mm, 19*19mm, 25*38mm, 25*50mm, l'épaisseur de paroi 1.5-2.0mm.
Les classes de grandeur de film moyennes de la maille 50 à la maille 500
4. Application :
équipement de purification, pesant la pièce, fenêtre de transfert, établi de purification, plafond de pièce propre, usine pharmaceutique.
Personnalisable toute taille non standard
| Taille (millimètres) | 100x100 | 100x150 | 100x200 150x150 |
100x250 | 100x100 | 100x100 | |||||||||||
| La vitesse du vent du cou m/s |
Angle de coup | Alimentation en air | Retour d'air |
· Volume de l'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m |
· Circulation d'air m/h |
Atteignez la distance m | ||
|
· perte de pression totale |
· perte de pression statique |
· perte de pression totale |
· perte de pression statique | ||||||||||||||
| 1 | B C D |
0,11 0,17 0,21 0,28 |
0,05 0,11 0,15 0,22 |
0,07 | 0,13 | 36 | 1,05 0,87 0,67 0,42 |
55 | 1,28 1,06 0,81 0,51 |
70 | 1,49 1,23 0,94 0,59 |
90 | 1,66 1,37 1,05 0,64 |
110 | 1,81 1,50 1,15 0,72 |
125 | 1,96 1,62 1,24 0,78 |
| 2 | B C D |
0,44 0,67 0,85 1,11 |
0,20 0,43 0,61 0,87 |
0,29 | 0,54 | 72 | 1,77 1,47 1,20 0,72 |
110 | 2,17 1,79 1,46 0,88 |
140 | 2,51 2,08 1,70 1,02 |
180 | 2,79 2,30 1,89 1,14 |
220 | 3,06 2,54 2,07 1,25 |
250 | 3,31 2,74 2,24 1,35 |
| 3 | B C D |
0,99 1,52 1,90 2,49 |
0,44 0,97 1,35 1,94 |
0,67 | 1,22 | 1,08 | 2,34 1,86 1,60 0,98 |
165 | 2,86 2,28 1,96 1,20 |
210 | 3,31 2,64 2,27 1,39 |
270 | 3,68 2,94 2,53 1,55 |
330 | 4,04 3,22 2,77 1,70 |
375 | 4,37 3,48 3,00 1,84 |
| 4 | B C D |
1,76 2,70 3,38 4,43 |
0,78 1,72 2,40 3,45 |
1,18 | 2,16 | 1,44 | 2,69 2,20 1,83 0,18 |
220 | 3,28 2,69 2,24 1,44 |
280 | 3,81 3,12 2,59 1,66 |
360 | 4,26 3,47 2,88 1,85 |
440 | 4,46 3,80 3,16 2,03 |
500 | 5,02 4,11 3,42 2,19 |
| 5 | B C D |
2,75 4,21 5,28 6,92 |
1,22 2,68 3,75 5,39 |
1,85 | 3,38 | 1,80 | 2,94 2,54 2,03 1,33 |
275 | 3,59 3,11 2,48 1,63 |
350 | 4,16 3,60 2,88 1,89 |
450 | 4,63 4,01 3,20 2,10 |
550 | 5,07 4,39 3,51 2,30 |
625 | 5,49 4,75 3,80 2,49 |
